香蕉篩
廠家指導價格：~實際價格以銷售經理報價為準！
- 型號：
- 重量：~
- 尺寸：
- 功率：
- 處理量(t/h)：
- 顆粒度：

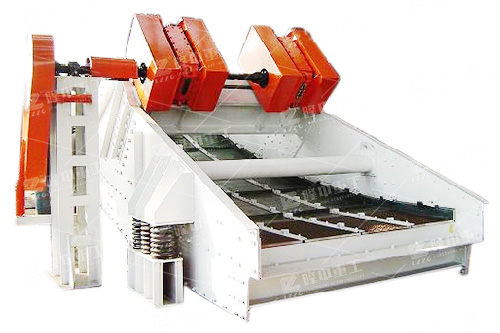

產品展示
產品配置
產品介紹
香蕉振動篩是以外形來定義的，簡稱香蕉篩，具有箱式振動器和多段不同傾角篩面的直線振動篩，篩箱的形狀與香蕉相似。JR型香蕉篩適用于煤炭或類似比重的礦物干式、干濕式篩分；煤炭脫介、脫泥等作業。
該系列根據篩機不同用途及處理量大小，采用不同的篩分面積、篩縫尺寸、篩面分段數量以及篩面傾角，分單層和雙層產品，工作面積5.7m2~30.2m2，共20種主要規格型號，可基本滿足各種類型礦井和選煤廠生產需要。
香蕉振動篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。香蕉篩篩箱運動軌跡為橢圓，同時篩面有較大的傾角（20°），物料從入料端落入篩網后在振動力的作用下迅速前進、松散透篩，完成篩分作業。
工作原理
香蕉振動篩在入料端有一斜坡面，先以34°開始，緊接著角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層較高，呈現均勻狀態篩分效率顯著提高，比相同有效面積篩分機的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有較高的篩分效率。

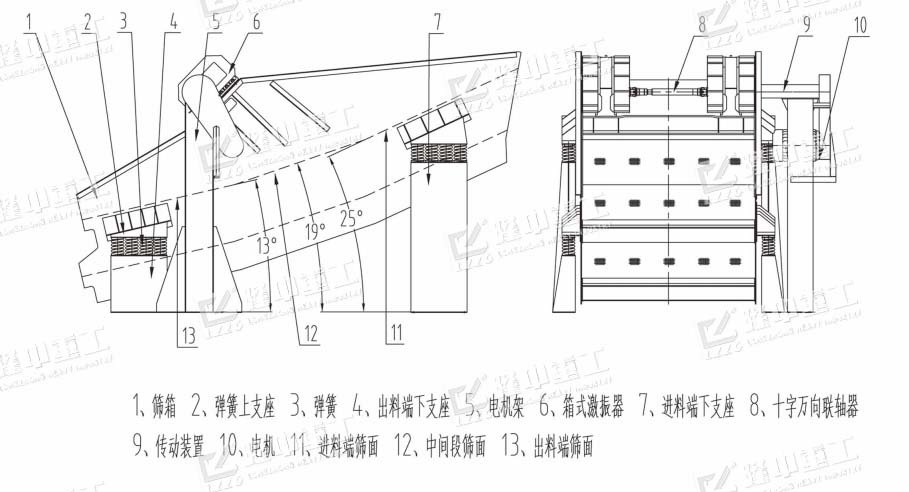

香蕉篩主要由篩箱、篩網、激振器、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。
香蕉篩結構和技術特點
1、應用等厚篩分原理，針對不同的物料特性，采用不同的振動參數、分段數量及篩面傾角，篩面傾角過度平緩，篩面分段數量4~7段，能夠保篩分效果。同時平緩的傾角過度和較多的分段數量有利于篩面壽命提高。
2、振動器：采用世界先進水平的JR型箱式振動器（詳見JR振動器介紹），飛濺潤滑、箱體內置潤滑油道，保證軸承充分潤滑，齒輪為高精度斜齒輪，軸承為振動設備專用軸承，放油螺塞帶磁性，外置式有機塑料透明油標，可很方便的觀察油位，采用特殊措施保證軸承和齒輪舒服工作，振動器噪聲低于75分貝，軸承溫度小于50度。
3、激振器大梁采用三工字型梁結構，克服了方形梁中間受力不好的問題，內設加強筋板，剛度大，重量輕，焊后去應力處理。
4、支撐篩面的下橫梁采用特制工字型梁，橫梁與篩面系統的連接為高強螺栓連接，避免了因焊接造成橫梁局部應力集中，橫梁壽命低的問題。同時，用戶可很方便的對篩面系統進行維護。
5．側板外形切割及鉆孔由高精度數控車床完成，確保外形及鉆孔的精度，側板上無焊縫，避免側板產生應力集中，從而防止側板開裂。
6．篩面固定方式有兩種，一種是兩端聚氨酯壓木中間軌座式，一種為兩端聚氨酯壓木中間壓板式，可以安裝聚氨酯篩面，也可以安裝不銹鋼篩面。用戶可根據需要選配，非常靈活。

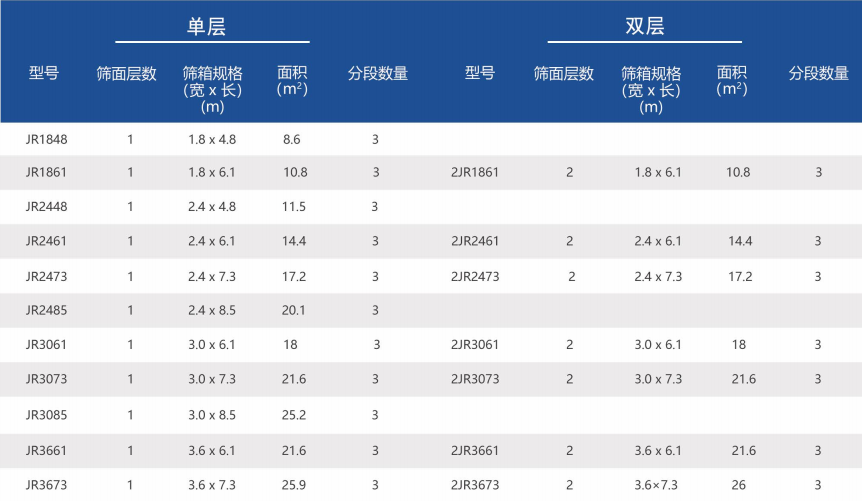

設備參數
